BYS-Ⅲ型混凝土標養室自動控制儀適用于水泥廠、水泥制品廠及建筑公路施工單位，科研質檢單位對標準養護室的溫濕度調節控制，具有安裝簡單，操作方便，無須培訓，控制準確等優點。
壁掛型主要技術參數：
1、 電源電壓：220V/50Hz
2、 控溫精度：20±1℃
3、 控溫范圍：4-99℃
5、 控濕精度：≥95％RH（可調）
6、 加濕功率：4KW
7、 加熱功率：4KW
8、 制冷功率：4KW(可自配單冷空調)
柜式主要技術參數：
1、 電源電壓：220V/50Hz
2、 控溫精度：20±1℃
3、 控溫范圍：4-99℃
4、 控濕精度：≥95％RH（可調）
5、 加濕功率：8KW
6、 加熱功率：8KW
7、 制冷功率：8KW(可自配單冷空調)

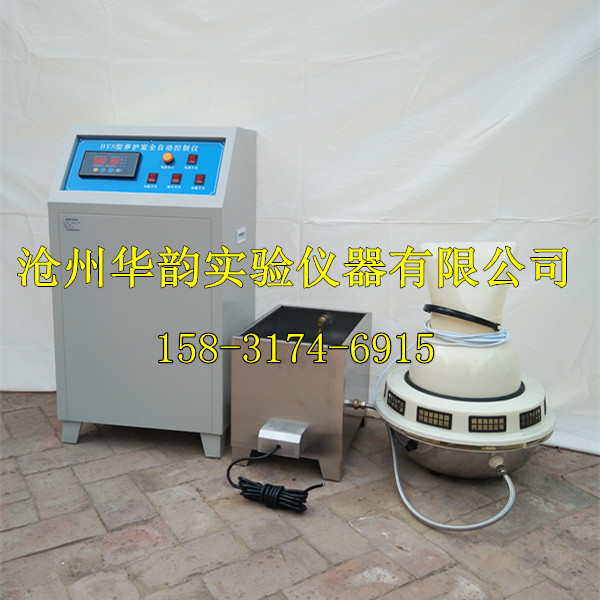

混凝土標養室自動控制儀結構與工作原理
1、 由控制系統、加濕系統、加熱系統、制冷系統四部分組成。其溫濕度的控制均由數顯儀表自動交換，無需人工控制。
2、 工作原理：
（1） 溫控：當養護室內的溫度高于控溫儀上限給定值時，控制系統即輸出制冷信號控制空調，反之，溫度低于控溫儀下限給定值時，主機即加熱，當達到控制要求時，自動恢復恒溫狀態，如此反復達到控制目的。
（2） 濕控：當養護室內濕度低于設定值時，控制系統輸出加濕信號，主機加濕器開始工作，使室內濕度達到百分之九十五或百分之九十五以上，即自動停止工作。
噴霧型安裝方法：
（1） 首先將控制儀固定在養護室外，選擇*近位置，將溫濕度探頭放入養護室內且固定好，將溫濕度探頭接線頭分別接在控制儀里面的溫濕度接線頭上。
（2）將控溫設備后蓋打開，面向我們的有加濕、制冷、加熱字樣的標簽。
加濕器的2根電源線接在加濕標簽部位的接線柱上。
空調的2根電源線接在制冷標簽的接線柱上。
水箱的2根電源線接在加熱標簽的接線柱上。
用水管把負離子加濕器與水箱下邊接頭連接（負離子加濕器內有雙頭水管）水箱上邊的水管接口接上自來水即可。
要保持自來水暢通，水箱內的水達到一定高度時，浮球會隨著水位的升高，自動浮起，會關閉自來水與水箱的閘口。
噴淋型安裝方法：
（1） 首先將控制儀固定在養護室外，選擇*近位置，將溫濕度探頭放入養護室內且固定好，將溫濕度探頭接線頭分別接在控制儀里面的溫濕度接線頭上。
（2） 水泵循環管路
機組安妥后，水泵循環管路才能著手安裝，機組的吸水管和熱水管要求活接，活接對接時要墊好密封圈，防止漏水，吸水管穿過墻孔后，引向標準室內上空，再分兩路接直徑15mm的噴頭鋼管，噴頭盡量高些。但房頂過高時，可在墻上頂埋角鋼或鋼筋的方法，將懸吊在端部，噴頭數量不少于10個，房子小時，噴頭之間接管可減短，房子較大時，用戶可自行活量增加噴頭。
如果積水池內沒有排水孔，可以在揚水管上增加一個外部水管接揚水。
（3） 電熱管
電熱管可用鋼筋懸吊在積水池中，投入水中的深度盡量多些，但電熱管的接線頭仍高于*高水位5厘米，要求用防水膠布纏密封。（本機電熱管在機組內部不用安裝）。
（4） 空調器安裝前須將系統拆掉，然后將壓縮機電源直接接在控制后面制冷座上。
（5） 在安裝時須接好地線，電源須經單用閃電戰開關才能接至控制儀上。
使用方法：
（1） 儀器安裝結束后，首先調整溫濕度儀給定值，溫度20℃、濕度給定≥90％。
（2） 為了延長外接負載的使用壽命，控制儀的控制系統內均設置內外回差，這并非故障現象，控制儀外殼須可靠接地。
混凝土養護室控制設備（標養室）BYS-III型常見故障：
1、 加濕器電機不轉，聞一下是否有異味，如有異味請馬上切斷電源，如無異味，這是熱保護器在正常工作，待20---30分鐘后自動啟動（這是因為電機長期超負荷工作，以免燒掉電機的一種保護裝置）。
2、 加濕器不出霧，霧量小。看一下電機是否運轉，如不運轉，請懂電工知識的*人員將電動機的接線端測量下。如有以下癥狀，請停止工作切斷電源，然后與廠家聯系。
（1）保險絲經常斷掉。
（2）電線電機過熱，電線保護套破裂。
（3）異常聲音和氣味
（4）其它異常情況。
混凝土標養室自動控制儀結構與工作原理
1、 該控制儀由控制系統、加濕系統、加熱系統、制冷系統（空調自備）四大部分組成。其溫濕度的控制均由數顯儀表自動交換，無需人工控制。
2、 工作原理：
（1） 溫控：當養護室內的溫度高于控溫儀上限給定值時，控制系統即輸出制冷信號控制空調，反之，溫度低于控溫儀下限給定值時，主機即加熱，當達到控制要求時，自動恢復恒溫狀態，如此反復達到控制目的。
（2） 濕控：當養護室內濕度低于設定值時，控制系統輸出加濕信號，主機加濕器開始工作，使室內濕度達到百分之九十五或百分之九十五以上，即自動停止工作。
噴淋型安裝方法：
（1） 首先將控制儀固定在養護室外，選擇近位置，將溫濕度探頭放入養護室內且固定好，將溫濕度探頭接線頭分別接在控制儀里面的溫濕度接線頭上。
（2） 水泵循環管路機組安妥后，水泵循環管路才能著手安裝，機組的吸水管和熱水管要求活接，活接對接時要墊好密封圈，防止漏水，吸水管穿過墻孔后，引向標準室內上空，再分兩路接直徑15mm的噴頭鋼管，噴頭盡量高些。但房頂過高時，可在墻上頂埋角鋼或鋼筋的方法，將懸吊在端部，噴頭數量不少于10個，房子小時，噴頭之間接管可減短，房子較大時，用戶可自行活量增加噴頭。如果積水池內沒有排水孔，可以在揚水管上增加一個外部水管接揚水。
（3） 電熱管電熱管可用鋼筋懸吊在積水池中，投入水中的深度盡量多些，但電熱管的接線頭仍高于高水位5厘米，要求用防水膠布纏密封。（本機電熱管在機組內部不用安裝）。
（4） 空調器安裝前須將系統拆掉，然后將壓縮機電源直接接在控制后面制冷座上。
（5） 在安裝時須接好地線，電源須經單用閃電戰開關才能接至控制儀上。
使用方法：
（1） 儀器安裝結束后，首先調整溫濕度儀給定值，溫度20℃、濕度給定≥90％。
（2） 為了延長外接負載的使用壽命，控制儀的控制系統內均設置內外回差，這并非故障現象，控制儀外殼須可靠接地。
噴霧型安裝方法：
（1） 首先將控制儀固定在養護室外，選擇近位置，將溫濕度探頭放入養護室內且固定好，將溫濕度探頭接線頭分別接在控制儀里面的溫濕度接線頭上。
（2）將控溫設備后蓋打開，面向我們的有加濕、制冷、加熱字樣的標簽。負離子加濕器的2根電源線接在加濕標簽部位的接線柱上?？照{的2根電源線接在制冷標簽的接線柱上。水箱的2根電源線接在加熱標簽的接線柱上。用水管把負離子加濕器與水箱下邊接頭連接（負離子加濕器內有雙頭水管）水箱上邊的水管接口接上自來水即可。要保持自來水暢通，水箱內的水達到一定高度時，浮球會隨著水位的升高，自動浮起，會關閉自來水與水箱的閘口。
常見故障：
1、 增濕泵電機不轉。嗅一下是否有異味，如有異味請馬上切斷電源，如無異味，這是熱保護器在正常工作，待20---30分鐘后自動啟動（這是加為電動機長期超負工作以免燒掉電動機的一種保護裝置）。
2、 增濕泵不出霧，霧量小?？匆幌码姍C是否運轉，如不運轉，請懂電工知識的*人員將電動機的接線端測量下。如有以下癥狀，請停止工作切斷電源，然后與經銷商聯系。
（1）保險絲經常斷掉。
（2）電線電機過熱，電線保護套破裂。
（3）異常聲音和氣味
（4）其它異常情況。
注意事項：
1、 安裝增濕器時，須可靠接地。
2、 停止使用時，須切斷電源。
3、 須接漏電保護器
4、 傳感器上的白色塑料盒內要加滿水
